滑動軸承的壓接裝配設計注意事項?

所需的工具包括 :?

• 手扳壓機，施加所需的力 ?
• 安裝心軸，將滑動軸承引導到其軸承座中 ?
• 夾具，必要時使用以支撐滑動軸承并對準軸承座孔
• 控件，用于控制安裝芯棒的速度和方向

根據以下內容進行計算以確定所需的安裝力：

• 軸承和軸承座尺寸 - 軸承：Go / NoGo環規直徑，標準內徑，寬度 - 軸承座：最小/最大孔內徑，標準外徑，寬度
• 軸承和軸承座材料屬性 - 彈性系數E，用于滑動軸承和軸承座材料 - 泊松比?，用于滑動軸承和軸承座材料
• 軸承/軸承孔座接觸面的假定摩擦系數



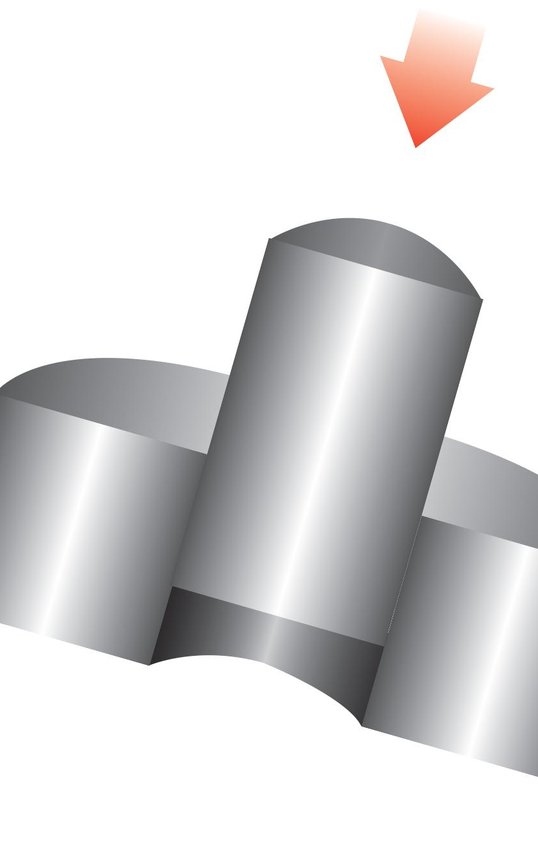

確定將滑動軸承壓入軸承座的力

• 首先，確定接觸面的過盈壓力p?????

注:?

δ = 徑向過盈配合 d = 軸承外徑/軸承孔座界面處的公稱接觸表面直徑 do = 軸承座外徑 di = 軸承內徑 Eo 和 Ei = 分別代表軸承座和滑動軸承的彈性模量 υo 和 υi = 分別代表軸承座和滑動軸承的泊松比

• 接下來，計算摩擦力 ,?F?

F=p×A×μ?

注：

p = 經計算得出的接觸面過盈壓力
A = 軸承/軸承座的接觸表面積
μ = 軸承/軸承座界面的摩擦系數。

對于GGB金屬復合軸承，在計算壓入力時修正青銅內部結構和聚合物層，應對內徑進行調整：

• PTFE基層金屬復合軸承，軸承內徑為di = dnom + 0.6 mm(dnom = 公稱軸承內徑) ??
• 熱塑性塑料型金屬復合軸承，軸承內徑為di = dnom + 1.2 mm （dnom = 公稱軸承內徑）?
• GGB金屬復合軸承，軸承外徑可以通過指定的GO / NOGO環規來定義?

計算出的最大摩擦力值用于確定安裝滑動軸承所需的安裝手扳壓機的壓裝力。最大摩擦力基于最大過盈配合，δmax=最大軸承外徑尺寸–最小軸承座孔尺寸。


估算軸承安裝內徑

計算接觸表面過盈壓力p的另一個原因是，由于軸承座與滑動軸承的過盈配合，去估算孔座殼體的彈性膨脹，并因此估算已安裝的軸承內徑。當軸承座的橫截面非常薄和/或相對于軸承材料（例如，壓入塑料外殼的金屬套筒軸承）的彈性模量低時，此方法特別有用。

[等式]?

注:?

Δd = 估算的軸承孔座的彈性膨脹變形量
p = 計算接觸表面壓力，同時計算pmax 和pmin
d = 軸承外徑/軸承孔座界面處的公稱接觸表面直徑
Eo = 軸承座彈性模量
do = 軸承座外徑

上面簡化方法將提供軸承座彈性膨脹的估值，從中可以計算出最小/最大安裝內徑。但是，這種方法并不意味著可以替代有限元分析或其他高級設計程序。
